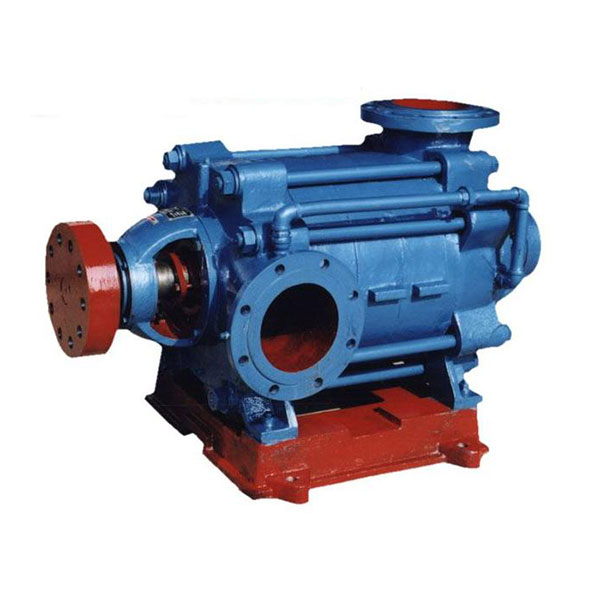

D型臥式多級泵

(一) 接配順序：
1) 將密封環分別緊裝在進水段及導葉擋板上。
2) 把導翼套裝在中段上，然後將導翼擋板裝在所有的中段上去。
3) 將裝好的軸套甲和疑的軸，穿過迸水段，並推入葉輪，在中段上鋪上一層紙墊，裝上中段，再推入第二個葉輪，重複以上步驟，將所有的葉輪及中段裝完。
4) 將平衡環、平衡套及出水段導翼分別裝出水段上。
5) 將出水段裝在中段上，然後用拉緊螺栓將進水段、中段和出水段緊固在一起。
6) 裝上平衝盤及軸套乙（50DB泵無此件）。
7) 將紙墊裝到尾蓋上，將尾蓋裝到出水段上，並將填料及填料環，填料壓蓋順次裝入進水段和尾蓋的填料室。
8) 將軸承體分別裝到進水段和尾蓋以上，並用螺栓緊固。
9) 裝入軸承定位套，滾珠軸承，並以螺母固。
10) 在軸承體內裝入適量黃油，並將紙墊套在軸承蓋上，將軸承蓋裝到承軸體上以螺釘緊固。
11) 裝上聯軸器部件，放氣考克及所有的四方螺塞。
拆卸按上不相反步驟進行。
(二) 安     裝：
1、安裝前的準備工作。
1) 檢查水泵和電機。
2) 準備工具及起重機械。
3) 檢査機器的基礎。

 2、安裝順序：
1) 整套水泵運到現場，附帶底座者已裝好電動機，找平底座吋可不必卸下水泵和電機。
2) 將底座放在地基上，在地腳螺釘附近墊楔形墊鐵，將底座墊高約20?40毫米，準備找平後填充水螺漿之用。
3) 用水平儀檢査底座的水平度，找平後扳緊地腳螺母用水泥漿填充底座。
4) 經3?4天水泥幹固後，再檢査一下水平度。
5) 將底座的支持平麵、水泵腳、電機腳的平麵上的汙物洗清除；,，並把水泵和電機放到底座上。
6) 調整泵軸水平，找平後適當上緊螺母，以防走動，待調節完畢後再安裝電機，在不合水平處墊以鐵板,
泵和聯軸器之間留有一定間隙。
7) 把平尺放在聯軸器上，檢査水泵軸心線與電機軸心線是否重合，若不重台，在電機或泵的腳下墊以薄片,使兩個聯軸器外圓與平尺相平，然後取出墊的幾片薄鐵片，用經過刨製的整塊鐵板來代替鐵片，並重新檢査安裝情況。
為了檢查安裝的精度，在幾個相反位置上用塞尺，測量兩聯軸器平麵的間隙，聯軸器平麵一周上大和小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
(三) 起動和停止：
1) 將軸上及其它塗油件上所涕的油塗淨。
2) 用汽油清洗軸承和油室，用棉紗擦淨。

3)在軸承體內加入鈣基簧油。

4)試驗成功.檢査電機轉向是否正確.嚴防水泵發轉而使螺母鬆開.然後開動電機。

5)往泵內注水或空泵引水。

6)關閉吐出管上的閥及壓力計旋塞。

7)上述過程完畢後.啟動電機.打開壓力計旋塞

8)當水泵以正常轉數運轉時，壓力計顯示適當壓力.然後打開真空表旋基並逐漸打開排水管路上的閘閥 到需要的壓力為止。

9)當停止水泵吋.要慢慢地關閉排水管路上的閘閥.關閉真空表旋塞.並停止電機.然後關閉壓力表旋塞。

10)長期停止使用水泵時.水泵應拆卸開.將泵零件的水擦開.並在滑動麵上塗以防鏽油妥善保存。

(四）運轉

1) 注意水泵軸承溫度.不得超過外界溫度351其極限溫度不很大於751^

2) 墳料室內正常漏水程度.為每分鍾不大於15毫升.應隨時調整填料壓蓋壓緊程度。

3) 定期檢査朕軸器，注意電機軸承溫升。

4)運轉過程中.如發生矂音或異常的聲音吋.應立即停車檢査其原因.
