ZX清水自吸泵

產品概述

ZX係列型自吸泵是臥式自吸離心泵。該型自吸離心泵與其它型式的自吸離心泵比較，因為泵本身沒 有逆止閥，結構為簡單；工作為可靠；無故障工作時間長，維護、使用方便、體積小、 重量輕、效率高、在設計上做了特別的考慮與 相同口徑的泵比較，排量大、性能高。

ZX型單級清水自吸泵在工農業生產、搶險救助，如排澇、救火中作為應急清水自吸泵使用效能更為突出。 ZX型清水自吸泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用於農業排灌、 噴灌。自吸泵供輸送清水或粘度小於5°E，溫度低於80℃物理及化學性質類似清水的其它液體。

產品用途:

自吸離心泵適用於城市環保、建築、消防、化工、製藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等.化工泵適用於清水、海不、水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）。 化工泵裝上搖臂式噴頭，又可將水衝到空中後，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。自吸離心泵可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的理想配套自吸泵種。

性能範圍

流量：6.3～400m3/h；

揚程：5～132m；

轉速：2900、1450r/min；

功率：0.55～110KW；

進口直徑：50～200mm；

高工作壓力：1.6Mpa。

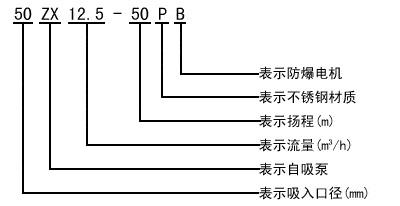

型號與意義

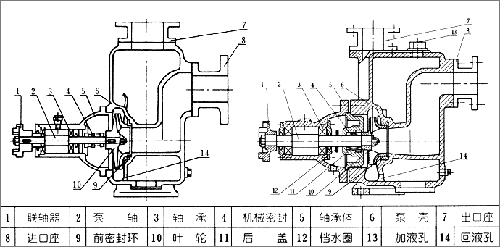

產品結構

結構特點

該自吸離心泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動後，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，並在清水自吸泵葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向呐卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由於流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣後的液體回到儲液室，並由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……隨著這個過程周而複始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。

在一些離心泵的軸承體底部還設有冷卻室。當離心泵軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一隻冷卻液管接頭，注入冷卻液循環冷卻。離心泵泵內部防止液體由高壓區向低壓區泄漏的密封機構是前後密封環，前密封環裝在泵體上，後密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，並影響到泵的效率和自吸性能時，應給予更換。

性能參數表
