化工泵開式實驗台簡介

時間：2012-3-12 22:53:53來源：http://www.mvnso.com作者：国产大片91精品免费看3泵閥

開式化工泵試驗台的優點是結構簡單，使用方便，散熱條件和穩定性好。缺點是調節離心泵進口閥的開度進行汽蝕試驗時，會造成化工離心泵進口流動不穩定，影響汽蝕性能的測定精度。開式實驗台水池的容量在可能的條件下做大些，對散熱和穩定液流均有好處。可大致按下述確定：容量等於泵抽送5～7分鍾液體的體積再加20％～30％的餘量，深度為2～5 m，長度為大管路直徑的50～60倍。

下麵介紹幾個開式試驗裝置：

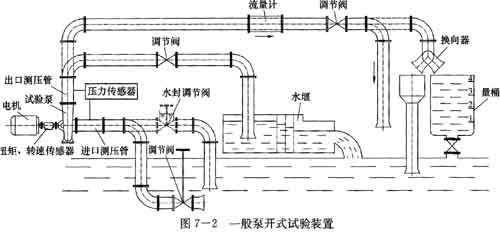

(1)一般開式試驗裝置 (圖7-2)

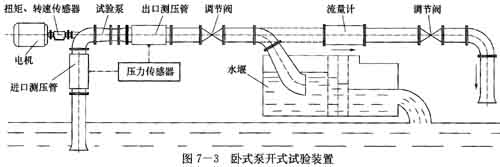

(2)臥式泵開式試驗裝置(圖7-3)

大型多級離心泵試驗台，如圖7-4所示，水池總容積6 716 m3，水池水深6～11 m；可試驗大流量66400m3／h，大揚程1200 m，大口徑2 600 mm大功率45000 kW，電壓10 kV／380 V。該實驗台有三個試驗平台，三個深度6 m、9m、11m深的幹坑試驗台位和一個混坑試驗台位。

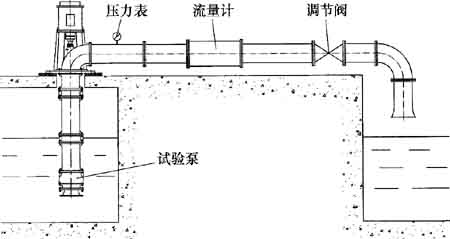

(4)立式泵開式試驗裝置(圖7-5)

圖7-5立式泵開式試驗裝置
