變頻恒壓供水設備工作原理

變頻恒壓供水設備引進國際上先進的變頻技術，采用原裝進口名牌變頻器，通過可編程序控製器對單台或多台水泵進行轉速調節和台數調節，實現恒壓變量供水的閉環調節，使變頻恒壓供水設備達到合理、經濟的運行效果同時實現了操作的自動化。

工作原理:

變頻供水係統的基本工作原理是根據用戶用水量變化自動調節運行水泵台數和一台水泵轉速，使水泵出口壓力保持恒定。當用戶用水量小於一台水泵出水量時，係統根據用水量變化有一台水泵變頻調速運行，當用水量增加時管道係統內壓力下降，這時壓力傳感器把檢測到的信號傳送給微機控製單元，通過微機運行判斷，發出指令到變頻器，控製水泵電機，使轉速加快以保證係統壓力恒定，反之當用水量減少時，使水泵轉速減慢，以保持恒壓。當用水量大於一台泵出水量時，第一台泵切換到工頻運行，第二台泵開始變頻調速運行，當用水量小於兩台泵出水量時，能自動停止一台或二台泵運行。在整個運行過程中，始終保持係統恒壓不變，使水泵始終工作在高效區，既保證用戶恒壓供水，又節省電能。設備不需配備專職操作人員。

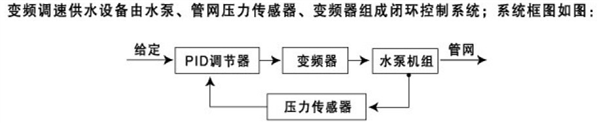

    變頻恒壓供水設備由水泵、管網壓力傳感器、變頻器組成閉環控製係統；係統框圖：


    係統通過安裝在出水總管上的壓力傳感器將壓力信號轉換成電信號，並送給PID調節器進行運算處理，同時與設定值不斷進行比較，其輸出信號送至變頻器進行VVVF控製，自動調節變頻器的輸出頻率，從而改變水泵運轉速度，當用水量增加時，水泵運轉速度加快，當用水量減少時，運轉速度減慢，並通過可編程控製器自動控製多泵循環，自動加減泵，先加先減，先減先加。總之，通過改變供水機組水泵的轉速和台數，使設備供水量與用水量達到平衡，從而實現恒壓調速的目的。設備構成  變頻恒壓供水設備一般由：變頻控製櫃、隔膜氣壓罐、水泵、附件等組成。變頻控製係統組合應用PLC、觸摸屏及變頻器，采用通信方式對變頻器進行控製來實現變頻恒壓供水。

恒壓供水特點

    高效節能：變頻恒壓供水設備根據用戶用水量的變化自動調節水泵的轉速和水泵的運行台數，使變頻恒壓供水設備始終處於高效率工況下運行，節能效果顯著。
    供水壓力穩定、工作壓力可按需設定：變頻恒壓供水係統為閉環調節控製，自動調節實際壓力和設定壓力的差值，使係統供水壓力穩定。
    自動化程度高，操作方便、簡單：係統采用可編程控製器控製，可實現無人值守。
    完善的保護功能：係統具有短路、缺相、過流、過載等多種保護。
    延長電機、水泵壽命：多泵組循環變頻軟啟動，避免啟動時電流對電網的衝擊，消除了水錘效應。按先開先停、先停先開、定時換泵的原則，使各台泵均勻運轉。
