2X型真空泵|不鏽鋼真空泵

產品概述：

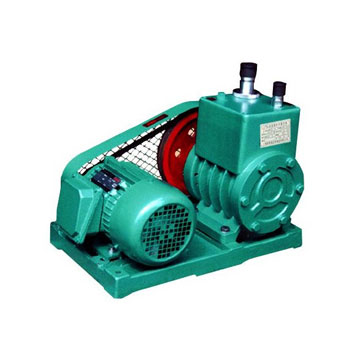

2X臥式新型先進引進產品，屬國內空白，已通過省級鑒定，目前已申報國家鑒定本泵係雙級偏心式旋片結構。它有偏心裝置，泵孔內的轉子及轉子槽內旋片，轉子帶動旋片旋轉時，旋片緊粘腔壁把進排氣口分割開來，並使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性縮小氣體，推開排氣，從而獲得真空。本泵同國內同類產品相比，耗電少，真空度高，噪音低，外觀美觀，重量輕等優點.2X係列的各種真空泵的外形和結構是基本相同的，泵由電機經三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。泵由泵體、高轉子、低轉子、前端板、後端板、高轉片、低轉片、排氣閥、排氣罩、視鏡等零部件組成。

在泵體內壓入一個中隔板、將泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空室進氣相通。高轉子前端伸出前軸；後端伸出後軸。前軸通過前端板的軸承支持、經過油密封室而伸出前端板外：後軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在後軸上、故高低轉子均由前軸帶動。高低轉子都有對開的槽子，呈“T”形的旋片由彈簧開而裝於槽內。泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油塞。

使用範圍

1、真空泵是用以抽除特定密封器內的氣體，使該容器獲得一定真空度的基本設備，由於現代科學技術的高度發展，真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、製藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。

2、由於真空泵是用黑色金屬製造，而且比較精密，整個泵的工作都是與油聯係在一起的，所以它不適用於抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使使用。如有氣鎮裝置的泵，可抽除一定量的可凝汽體。

3、真空泵可以用來直接獲得真空度在10-3托以下的真空作業，以及配合其它真空設備獲得真空度10-3托以上的真空作用之用。

4、真空泵一般在不底於5℃的室溫及不高於90%的相對溫度的環境內使用.

技術參數：

			2X-2	2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
			2	4	8		15		30	70
極限真空	關氣鎮 開氣鎮	Pa（Torr）	6×10-2（≤5×10-4）110
			6×10-1（5×10-3）						（≤1×10）
電動機功率（KW）			0.37	0.55	1.1		1.5		3	5.5
溫升（℃）			≤40
進氣口徑			18	25	40		40		65	80
轉速（r/min）			450		590		450			420
用油量（L）			0.7	1.0	2.0		2.8		3.0	4.2
噪聲dB（A）			68	≤68	≤70		≤75		≤78（～70）	≤80（～75）
外形尺寸			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
適用電磁閥型號			DDC-JQ25		DDC-JQ40				DDC-JQ65	DDC-JQ80
重量			58	55	80		110		232	330
冷卻方式			自然冷卻			水冷	自然冷	水冷
冷卻水量（L/min）			-			＞0.5	-	＞0.8	＞1	＞2
