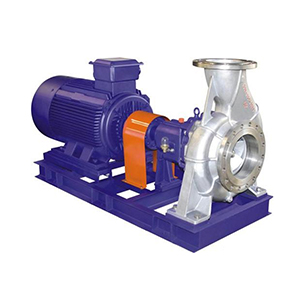

IHZ型直聯式耐腐蝕化工泵

IHZ直聯式化工泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能範圍廣、效率高、三化水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。

說明書在線閱讀化工泵實物圖產品安裝圖紙

下一個產品：IHG型立式單級單吸化工泵

上一個產品：FP型工程塑料離心泵

產品概述：

IHZ直聯式化工泵，按照國際標準ISO2858的規定，在原型的基礎上對連接、傳動、密封等部分進行精心設計和改進而生產的新一代產品。其技術指標和性能參數達到國內同類先進水平。IHZ直聯式化工泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能範圍廣、效率高、"三化"水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。

產品結構：

IHZ型泵是全國泵行業采用ISO國際標準聯合設計的係列產品，其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。泵蓋通過止口固定在中間支架上，然後通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，並用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。隻需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。

旋轉方向：

泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

軸封型式：填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。

機械密封：單端麵機械密封和雙端麵機械密封兩種型式，密封腔內通入一定壓力的水，衝洗磨擦兩端麵，同時起冷卻作用。

泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合於ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。 IHZ型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端麵密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用於化工、石油、冶金、電力、造紙、食品、製藥、環保、廢水處理和合成纖維等行業用於輸送各種腐蝕的或不允許汙染的類似於水的介質。

性能範圍：

流量Q：6.3～400m3/h

揚程H：5～132m

轉速n：2900、1450r/min

配帶功率：0.55～110KW

進口直徑：50～200mm

高工作壓力：1.6Mpa

IHZ型係列泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型後，達112個規格。

型號意義：

IHZ50-32-160A

IHZ-國際標準單級單吸直聯式化工泵；

50-泵入口直徑

32-泵出口直徑

160-葉輪名義直徑

A-葉輪經第一次切割

性能參數：

型號泵進口-出口-葉輪 (mm)(mm)(mm)	流量 (m3/h)	揚程 (m)	配用電機		效率 (%)
型號泵進口-出口-葉輪 (mm)(mm)(mm)	流量 (m3/h)	揚程 (m)	型號	功率(KW)	效率 (%)
50-32-125	12.5	20	Y90L-2	2.2	60
50-32-125	6.3	5	Y801-4	0.55	54
50-32-160	12.5	32	Y100L-2	3	54
50-32-160	6.3	8	Y801-4	0.55	48
50-32-200	12.5	50	Y132S1-2	5.5	48
50-32-200	6.3	12.5	Y802-4	0.75	42
50-32-250	12.5	80	Y160M1-2	11	38
50-32-250	6.3	20	Y90S-4	1.5	32
65-50-125	25	20	Y100L-2	3	69
65-50-125	12.5	50	Y901-4	0.55	64
65-50-160	25	32	Y132S1-2	0.5	65
65-50-160	12.5	5	Y802-4	0.75	60
65-40-200	25	50	Y132S2-2	7.5	60
65-40-200	12.5	12.5	Y90S-4	1.1	55
65-40-250	25	80	Y160M2-2	15	50
65-40-250	12.5	20	Y100L1-4	2.2	46
80-65-125	50	20	Y132S1-2	5.5	75
80-65-125	25	5	Y802-4	0.75	71
80-65-160	50	32	Y132S2-2	7.5	73
80-65-160	25	8	Y90L-4	1.5	69
8050-200	50	50	Y160M2-2	15	69
80-50-200	25	12.5	Y100L1-4	2.2	65
80-50-250	50	80	Y180M-2	22	63
80-50-250	25	20	Y100L2-4	3	60
80-50-315	50	125	Y200L2-2	37	54
80-50-315	25	32	Y132S-4	5.5	52
100-80-125	100	20	Y160M1-2	11	78
100-80-125	50	5	Y90L-4	1.5	75
100-80-160	100	32	Y160M2-2	15	78
100-80-160	50	8	Y100L1-4	2.2	75
100-65-200	100	50	Y180M-2	22	76
100-65-200	50	12.5	Y112M-4	4	73
100-65-250	100	80	Y200L2-4	37	72
100-65-250	50	20	Y132S-4	5.5	69
100-65-315	100	125	Y280S-2	75	66
100-65-315	50	32	Y160M-4	11	63
125-100-200	200	50	Y225M-2	45	81
125-100-200	100	12.5	Y132M-4	7.5	76
125-100-250	200	80	Y280S-2	75	78
125-100-250	100	20	Y160M-4	11	76
125-100-315	100	32	Y160L-4	15	73
125-100-400	100	50	Y200L-4	30	65
150-125-250	200	20	Y180M-4	18.5	81
150-125-315	200	32	Y200L-4	30	79
200-150-250	400	20	Y225S-4	37	79
200-150-315	400	32	Y225M-4	45	79
200-150-400	400	50	Y280S-4	75	77

訂貨須知:

一、①直聯式化工泵產品名稱與型號②直聯式化工泵口徑③耐腐蝕化工泵揚程（m）④耐腐蝕化工泵流量⑤耐腐蝕化工泵電機功率（KW）⑥耐腐蝕化工泵轉速（r/min）⑦耐腐蝕化工泵電壓〔V〕⑧耐腐蝕化工泵吸程⑨耐腐蝕化工泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定国产大片91精品免费看3泵閥的耐腐蝕化工泵產品型號，請按耐腐蝕化工泵型號直接向国产大片91精品免费看3泵閥公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們国产大片91精品免费看3泵閥的技術專家為您審核把關。
