齒輪油泵的具體結構和用途

齒輪油泵的結構說明：

齒輪油泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。

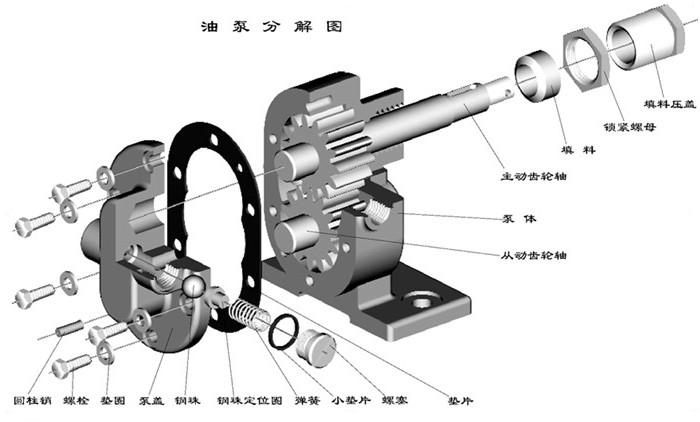

齒輪油泵分解圖

齒輪泵作用用途

齒輪泵分為外齒輪泵和內齒輪泵。 內齒輪泵的兩個齒輪形狀不同，齒數也不一樣。其中一個為環狀齒輪，能在泵體內浮動，中間一個是主動齒輪，與泵體成偏心位置。環狀齒數較主動齒輪多一齒，主動齒輪帶動環狀齒輪一起轉動，利用兩齒間空間的變化來輸送液體。另有一種內齒輪泵是環狀齒輪。 較主動齒輪多兩齒，在兩齒輪間裝有一塊固定的月牙形隔板，把吸排空間明顯隔開了。在排出壓力和流量相同的情況下，內齒輪泵的外形尺寸較外齒輪泵小。 齒輪泵的作用是用於輸送粘性較大的液體，如潤滑油和燃燒油，不宜輸送粘性較低的液體(例如水和汽油等)，不宜輸送含有顆粒雜質的液體(影響泵的使用壽命)，可作為潤滑係統油泵和液壓係統油泵，廣泛用於發動機、汽輪機、離心壓縮機、機床以及其他設備。齒輪泵工藝要求高，不易獲得準確的匹配。

齒輪油泵

常用的齒輪泵有：CB-B型齒輪泵,共有16種規格。型號字母CB表示齒輪泵，後一個B表示壓力等級，中國機床液壓係統壓力分成A、B、C三級，相對應的壓力是1.0、2.5、6.3 MPa。農機用CB齒輪泵壓力較高，其額定壓力為10 MPa，大壓力可達13.5 MPa，轉速範圍為 1300 ～ 1625r/min。CB-F型高壓齒輪泵，額定壓力為14 MPa，大壓力可達17.5MPa。
