CYZ-A型自吸式離心油泵結構圖

時間：2018-3-14 14:43:48來源：http://www.mvnso.com作者：国产大片91精品免费看3泵閥

CYZ-A型自吸式離心油泵/自吸油泵是根據國內外有關技術資料經消化、吸收、改進後研製而成的新泵類產品，該泵適用於石油行業、陸地油庫、油罐車的理想產品，並適合於作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～140℃，如輸送化工液體可改用耐腐蝕機械密封。

自吸式離心油泵產品特點

管路中不需要底閥，工作前隻需要保證泵體內儲有定量引油即可，過流材質：鑄鐵、不鏽鋼，流量範圍：3.2-600m3/h 揚程範圍：12-80m

自吸式離心油泵產品用途

該泵具有較強的自吸能力，適用於油庫、油罐車、油輪、運輸大船舶、化工石油企業的油品輸送，大工作壓力：1.6Mpa，溫度範圍-15℃~95℃。

型號	流量		揚程 (m)	吸程 (m)	轉速 (r/min)	電機功率 (KW)	口徑mm
型號	(m3/h)	(L/S)	揚程 (m)	吸程 (m)	轉速 (r/min)	電機功率 (KW)	吸入	排出
25CYZ-A-20	3.2	0.9	20	6.5	2900	0.75	25	25
25CYZ-A-32	3.2	0.9	32	6.5	2900	1.1	25	25
40CYZ-A-20	6.3	1.8	20	6.5	2900	1.1	40	32
40CYZ-A-40	10	2.8	40	6.5	2900	4	50	40
50CYZ-A-12	15	4.2	12	6.5	2900	1.5	50	50
50CYZ-A-20	18	5	20	6.5	2900	2.2	50	50
50CYZ-A-35	14	3.9	35	6.5	2900	4	50	50
50CYZ-A-40	10	2.8	40	6.5	2900	4	50	50
50CYZ-A-50	12.5	3.5	50	6.5	2900	5.5	50	50
50CYZ-A-60	15	4.2	60	6.5	2900	7.5	50	50
50CYZ-A-75	20	5.6	75	6.5	2900	11	50	50
65CYZ-A-15	30	8.3	15	6.5	2900	3	65	50
65CYZ-A-32	25	6.9	32	6	2900	5.5	65	50
80CYZ-A-13	35	9.7	13	6	2900	3	80	65
80CYZ-A-17	43	12	17	6	2900	4	80	65
80CYZ-A-22	40	11.1	22	6	2900	5.5	80	65
80CYZ-A-25	50	13.9	25	6	2900	7.5	80	80
80CYZ-A-32	50	13.9	25	6	2900	7.5	80	80
80CYZ-A-55	60	16.7	55	6	2900	18.5	80	80
80CYZ-A-70	60	16.7	70	6	2900	22	80	80
100CYZ-A-20	100	27.8	20	6	2900	11	100	80
100CYZ-A-40	100	27.8	40	6	2900	22	100	100
100CYZ-A-40A	100	27.8	40	6	1450	22	100	100
100CYZ-A-65	100	27.8	65	6	2900	30	100	100
100CYZ-A-75	70	19.4	75	6	2900	30	100	100
150CYZ-A-45	170	47.2	45	5	2900	37	150	100
150CYZ-A-55	170	47.2	55	5	2900	45	150	100
150CYZ-A-65	170	47.2	65	5	2900	55	150	100
150CYZ-A-80	160	44.4	80	5	2900	55	150	100
200CYZ-A-63	280	77.8	63	5	1450	90	200	150
250CYZ-A-50	400	111.1	50	5	1450	90	250	200
300CYZ-A-50	500	138.9	50	5	1450	110	300	250

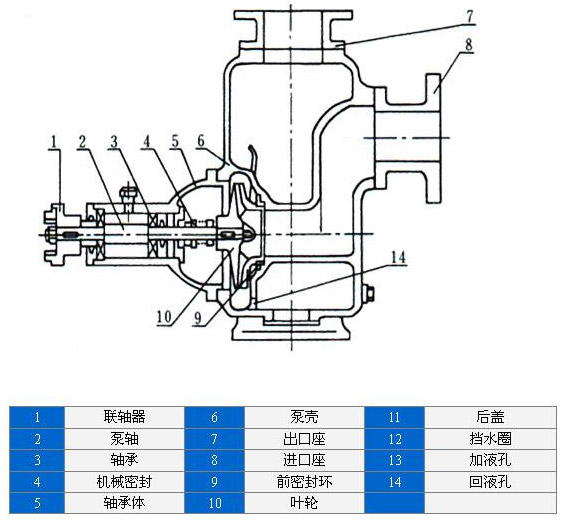

自吸式離心油泵結構圖

自吸式離心油泵結構圖
