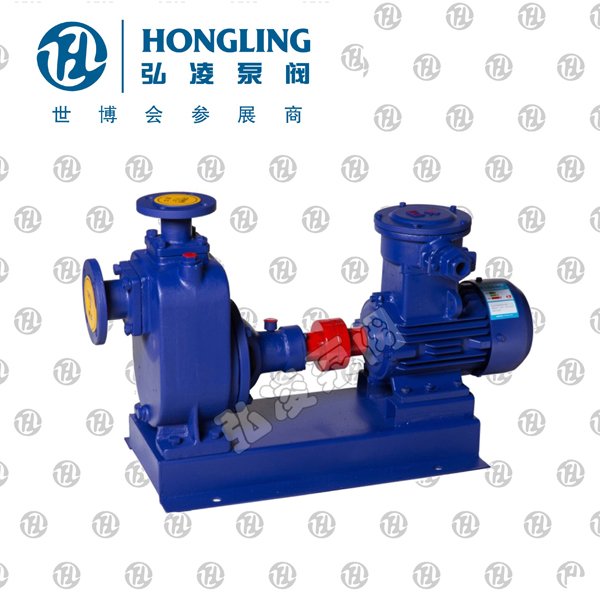

CYZ自吸式離心油泵

CYZ-A型自吸式油泵輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。聯係電話：0577-67987292

說明書在線閱讀油泵實物圖產品安裝圖紙

下一個產品：防爆型電動油桶泵（抽液泵)

上一個產品：手搖電動計量加油泵

CYZ自吸式離心油泵產品概述:

本單位生產的自吸式油泵是根據國內外有關技術資料經消化、吸收、改進後研製而成的新泵類產品，該泵適用於石油行業、陸地油庫、油罐車的理想產品，並適合於作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。

CYZ自吸式離心油泵主要特點：

1、自吸式油泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前隻需保證泵體內儲有定量引油即可。用於油輪或輸
水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、是選用優質材料精製而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路係統，又改善了勞動條件。

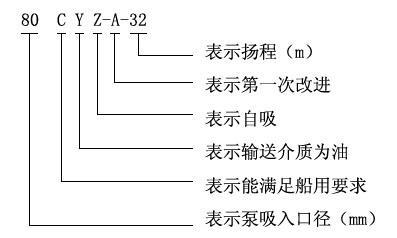

CYZ自吸式離心油泵型號意義:

CYZ自吸式離心油泵型號意義

CYZ自吸式離心油泵性能參數表：

型號	流量		揚程（m）	轉速（r/min）	效率（%）	電機功率	口徑（入）出
型號	（m3/h）	(l/s)	揚程（m）	轉速（r/min）	效率（%）	電機功率	吸入	排出
25cyz-a-20	3.2	0.9	20	6.5	2900	0.75	25	25
25cyz-a-32	3.2	0.9	32	6.5	2900	1.1	25	25
40cyz-a-20	6.3	1.8	20	6.5	2900	1.1	40	32
40cyz-a-40	10	2.8	40	6.5	2900	4	50	40
50cyz-a-12	15	4.2	12	6.5	2900	1.6	50	50
50cyz-a-20	18	5	20	6.5	2900	2.2	50	50
50cyz-a-35	14	3.9	35	6.5	2900	4	50	50
50cyz-a-40	10	2.8	40	6.5	2900	4	50	50
50cyz-a-50	12.5	3.5	50	6.5	2900	5.5	50	50
50cyz-a-60	15	4.2	60	6.5	2900	7.5	50	50
50cyz-a-75	20	5.6	75	6.5	2900	11	50	50
65cyz-a-15	30	8.3	15	6.5	2900	3	65	50
635cyz-a-32	25	6.9	32	6.5	2900	5.5	65	50
80cyz-a-13	35	9.7	13	6	2900	3	80	65
80cyz-a-17	43	12	17	6	2900	4	80	65
80cyz-a-22	40	11.1	22	6	2900	5.5	80	65
80cyz-a-25	50	13.9	25	6	2900	7.5	80	80
80cyz-a-32	50	13.9	25	6	2900	7.5	80	80
80cyz-a-55	60	16.7	55	6	2900	18.5	80	80
80cyz-a-70	60	16.7	70	6	2900	22	80	80
100cyz-a-20	100	27.8	20	6	2900	11	100	80
100cyz-a-40	100	27.8	40	6	2900	22	100	100
100cyz-a-40a	100	27.8	40	6	1450	22	100	100
100cyz-a-65	100	27.8	65	6	2900	30	100	100
100cyz-a-75	70	19.4	75	6	2900	30	100	100
150cyz-a-45	170	47.2	45	5	2900	37	150	100
150cyz-a-55	170	47.2	55	5	2900	45	150	100
150cyz-a-65	170	47.2	65	5	2900	55	150	100
150cyz-a-80	160	44.4	80	5	2900	55	150	100
200cyz-a-63	280	77.8	63	5	1450	90	200	150
250cyz-a-50	400	111.1	50	5	1450	90	250	200
300cyz-a-50	500	138.9	50	5	1450	110	300	250

CYZ自吸式離心油泵使用

(一).起動前的準備及檢查工作：

1.CYZ-A型自吸式油泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足
之。
2.檢查CYZ-A型自吸式離心油泵殼內的儲液是否高於葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體
內注入儲液，不應在儲液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查CYZ-A型自吸式離心油泵的轉動部件是否有卡住磕碰現象。
4.檢查CYZ-A型自吸式離心油泵體底腳及各聯結處螺母有無鬆動現象。
5.檢查CYZ-A型自吸式離心油泵軸與電動機主軸的同軸度或平行度。
6.檢查CYZ-A型自吸式離心油泵進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控製閥。

(二).停泵

1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。

故障原因及解決方法：

故障形式	產生原因	排除方法
自吸式離心油泵不出油	1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出	1.加足儲液 2.檢查並排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修複或更換 6.使之排出
自吸式油泵雜音和振動較大	1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進出管路內有雜物 6.泵與電動機兩者主軸不同心	1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度
自吸式油泵出油量不足	1.葉輪流道與吸入管被堵塞 2.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低	1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速
自吸式油泵軸功率消耗過大	1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住	1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物
